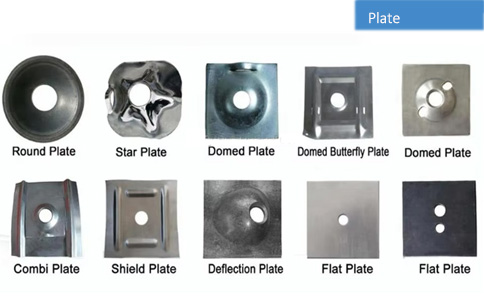

Plaque bombée 150X150X6
- -TONRY conçoit et fabrique une large gamme de plaques et de plaques combinées utilisées avec divers boulons d'ancrage.
- -La plaque bombée 150X150X6 aide à répartir uniformément la charge des boulons de toit dans toutes les directions pour empêcher les strates lâches de tomber entre les boulons d'ancrage.
- -La plaque bombée 150X150X6 est fabriquée en acier laminé à chaud de 120 à 200 millimètres de large.
- -Plaque bombée 150X150X6 référence à la norme AS/NZS 1594:2002.
- -Fournir un support stable au boulon même dans les couches rocheuses rugueuses.
- -Le revêtement galvanisé est disponible pour protéger les plaques de la corrosion.
La plaque bombée est un produit utilisé pour soutenir le boulon d’ancrage. Sa fonction est de fournir un support et de répartir la charge entre le boulon d'ancrage et la mine de charbon ou le corps rocheux pour empêcher le boulon d'ancrage de se briser en raison d'une charge excessive. La conception des palettes est généralement ronde ou carrée, et des plaques de différentes tailles sont sélectionnées en fonction du diamètre et de la longueur des boulons d'ancrage.
Plaque bombée 150X150X6 Spécifications
| Type de plaque | Longueur (mm) |
Largeur (mm) |
Épaisseur (mm) |
Poids unitaire (kg) |
Oreille de chien |
| TRDP | 120 | 120 | 4 | 0.45 | Oui |
| TRDP | 125 | 125 | 4 | 0.49 | Oui |
| TRDP | 150 | 150 | 4 | 0.71 | Oui |
| TRDP | 150 | 150 | 5 | 0.88 | Oui |
| TRDP | 150 | 150 | 6 | 1.06 | Oui |
| TRDP | 150 | 150 | 8 | 1.42 | Oui |
| TRDP | 150 | 150 | 12 | 2.12 | N |
| TRDP | 200 | 200 | 4 | 1.26 | Oui |
| TRDP | 200 | 200 | 5 |
1.57 | Oui |
| TRDP | 200 | 200 | 8 | 2.51 | N |
| TRDP | 200 | 200 | 10 | 3.14 | N |
| TRDP | 200 | 200 | 12 | 3.77 | N |
| TRDP | 200 | 200 | 14 | 4.40 | N |
| TRDP | 200 | 200 | 16 | 5.02 | N |
Plaque bombée 150X150X6 Caractéristiques & Avantages
Des tailles personnalisées peuvent être fournies pour répondre aux besoins spécifiques des clients.
La conception en forme de dôme augmente considérablement la capacité portante.
Dispose d'une conception en forme d'oreille de chien pour une suspension facile des lignes de service.
Le diamètre du trou de la plaque de boulon de friction est 2 mm plus grand que le boulon pour un ajustement parfait.
Le diamètre du trou de la plaque de boulon fileté est de 4 à 5 mm plus grand que celui du boulon, à moins qu'il ne soit utilisé avec une boule à dôme.
Offert en finition noire ou galvanisé à chaud pour une durabilité accrue.
Plaque bombée 150X150X6 Colis
Les plaques bombées sont emballées avec des plaquettes métalliques, une boîte en contreplaqué, des palettes en acier et des films d'emballage.
En tant qu'élément important du système de support du boulon d'ancrage, les performances de la plaque affectent directement l'effet de support du boulon d'ancrage. Tonry avec le fabricant spécialisé dans le développement de nouveaux produits de support, selon les différentes exigences d'une variété de plaques personnalisées de différentes sociétés minières.
