Boulon de friction-47-1800mm
- -Boulon de friction-47-1800mm (ensembles divisés)est laminé en un boulon en forme de C avec une fente par une bande d'acier à haute résistance, dont une extrémité est conique pour insérer facilement le boulon dans le trou de forage. À l'autre extrémité est soudé un anneau pour maintenir la plaque d'appui.
- -Friction Bolt-47-1800mm référence à la norme AS/NZS1594 / ASTM A1011.
- -Acier laminé à chaud référence à la norme GBT3524-2015.
- -Habituellement combiné avec des plaques bombées, fournit une force d'ancrage pour les strates rocheuses.
- -Les boulons à friction 47-1800 mm ont passé avec succès les tests dans de nombreuses mines et sont fournis régulièrement depuis plusieurs années
Fonctions du boulon de friction-47-1800 mm
Boulon de friction-47-1800 mm Le boulon de friction est un système de support au sol par friction. Lorsque le boulon à friction est inséré dans un trou de forage de plus petit diamètre, la fente se ferme partiellement et le diamètre du boulon est comprimé, ce qui crée des forces radiales sur la surface du toit rocheux sur toute la longueur et maintient fermement la roche.
Boulon de friction-47-1800 mm Caractéristiques et avantages
Fabriqué à partir d'une bande d'acier à haute résistance
Appui frictionnel immédiat en axial et radial
Support indépendant sans plaque
Facile à installer
Conception simple, économique
Disponible en noir, galvanisation à froid ou galvanisé à chaud
Propriétés mécaniques du boulon de friction-47-1800 mm
| Données techniques | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Diamètre du trou de perçage (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Limite d'élasticité minimale (kN) | 80 | 90 | 100 | 120 | 135 |
| Résistance à la traction minimale (kN) | 100 |
120 | 132 | 165 | 180 |
| Typ.Résistance à la traction (kN) | 120 | 130 | 150 | 180 | 200 |
| Allongement (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Typ.Ancrage (tonne/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Plaque d'appui (mm) | 150x150x4 | 150x150x4 | 150x150x4.5 | 150x150x5 | |
Boulon de friction-47-1800mm Accessoires
Plaque d'appui, pilote, collier de traction.
Boulon à friction - 47-1 800 mm de longueur et emballage
Longueur : 450-3000 mm comme spécifié

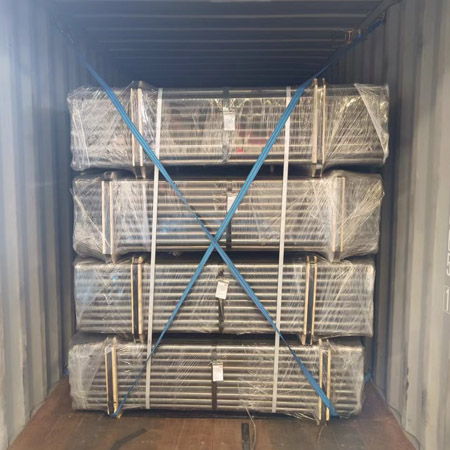

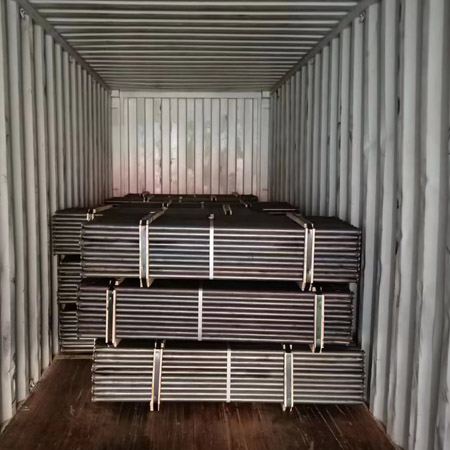

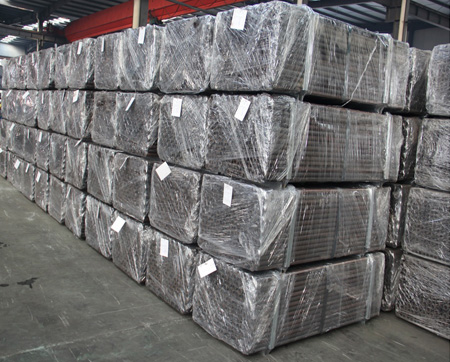

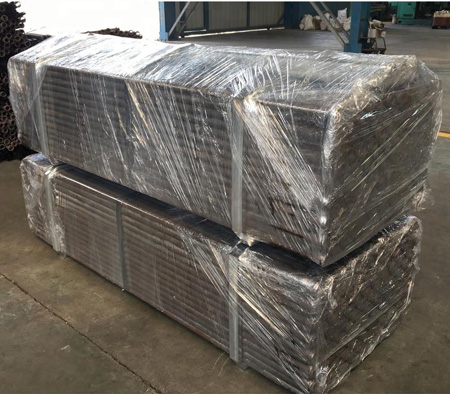

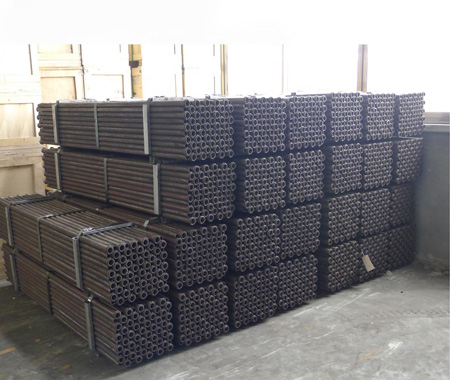

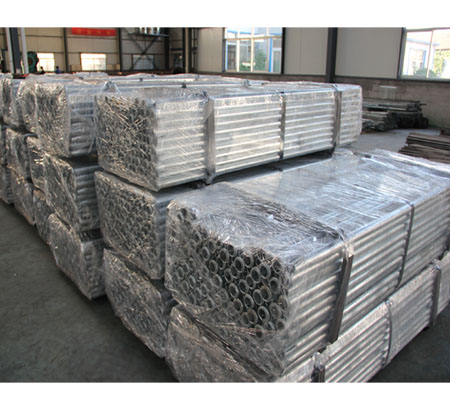

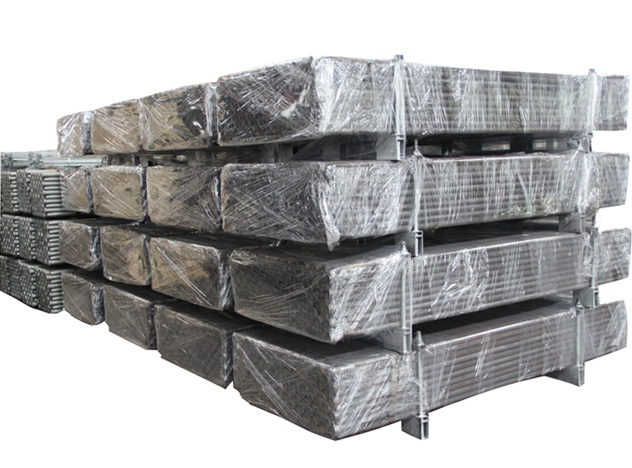

Paquet: 100 pièces— 300 pièces par paquet comme spécifié
Boulon de friction-47-1 800 mm Applications
Mines
Tunnels
Pistes
Endroits nécessitant un soutien au sol
Comment travailler
Évaluez soigneusement les caractéristiques du sol avant de commencer.
Sélectionnez le foret approprié et créez un trou en fonction du diamètre, de la longueur et de la procédure de perçage spécifiée du boulon à friction.
Assurez-vous que le trou s'étend d'au moins 150 mm au-delà de la longueur du boulon à friction.
Fixez une plaque au boulon de friction, en vous assurant que le dôme fait face à l'anneau et aux fils d'extrémité coniques.
Installez les boulons à friction de manière à ce qu'ils soient perpendiculaires à la paroi rocheuse pour une stabilité maximale.
Insérez un chariot d'entraînement dans le boulon et enfoncez le boulon à friction dans le trou jusqu'à ce que la plaque soit bien ajustée contre la roche.
Évitez de marteler le boulon à friction une fois que la plaque est bien en place sur la roche pour éviter d'endommager l'extrémité du boulon.
Après l'installation, effectuez des tests de traction pour évaluer l'efficacité d'ancrage initiale des boulons à friction.
