Vis à filetage à résistance égale
- -Disponible avec marchepied pour gaucher ou droitier.
- -Les nervures de filetage plus prononcées permettent un meilleur mélange de la résine et améliorent l'ancrage.
- - Convient pour une utilisation avec des cartouches de résine ou du coulis de ciment.
- -Sa résistance est uniforme sur toute sa longueur.
- -Grâce à un filetage continu sur toute la longueur, l'écrou peut être fixé vers le haut à n'importe quel endroit. Cela augmentera le taux d'utilisation des matériaux et permettra de réaliser des économies. de coûts.
- -Disponible en noir ou galvanisé à chaud.
Fonctions des boulons à filetage à résistance égale
Vis à filetage à résistance égaleCe boulon est doté d'un corps en métal haute résistance, d'un filetage continu sur toute sa longueur et d'une résistance uniforme. Son extrémité de fixation est équipée de rondelles précontraintes et d'écrous sphériques, ce qui permet d'économiser des matériaux et de la main-d'œuvre, tout en garantissant une résistance homogène. Il est compatible avec trois types de fixation : ancrage d'extrémité, ancrage prolongé et ancrage complet.
Boulon à filetage à résistance égale, étai mécaniqueerties
| Diamètre | Limite d'élasticité | Résistance à la traction | Allongement A % |
Masse Mètre |
Cœur Dia |
Majeur Dia |
|||||||
| Min. | Typ. |
Min. | Typ. |
Min. |
Typ. | ||||||||
| 20mm | 515 MPa |
162 kN | 560 MPa |
176 KN |
630 MPa |
198 KN |
710 MPa |
220 KN |
18% | 24% | 2.46 KG |
19,5 mm | 22,5 mm |
| 22mm | 525 MPa |
199 kN | 590 MPa |
224 KN |
652 MPa |
247 KN |
761 MPa |
289 KN |
18% | 24% | 2.98 KG |
21,2 mm | 23,8 mm |
| 25mm |
550 MPa |
269 kN |
610 MPa |
298 KN |
684 MPa |
335 KN |
798 MPa |
391 KN |
18% | 24% | 3.85 KG |
24,8 mm |
28,5 mm |
Roulement à vis à résistance égaleplaque g
assiette ronde, assiette bombée
Accessoires pour boulons à filetage à résistance égale
Écrou bombé, écrou hexagonal, rondelle antifriction, bille bombée

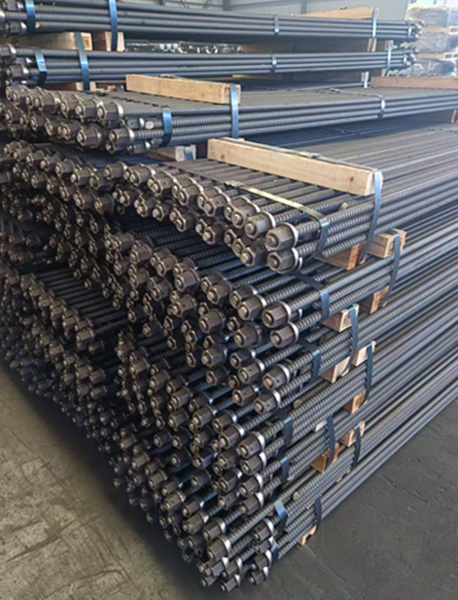

Longueur et emballage des boulons à filetage à résistance égale
Les boulons sont conditionnés en paquets.
Boulons Les accessoires, tels que les écrous, les rondelles antifriction et les billes bombées, sont livrés montés sur les boulons d'ancrage selon la configuration demandée.
Guide d'installation
-Il convient d'évaluer la nature du terrain.
-Percez un trou avec un poinçon en fonction du diamètre du boulon d'ancrage, le diamètre du trou étant de 6 à 12 mm supérieur à celui du boulon d'ancrage.
-Avant l'installation, le trou doit être soufflé et nettoyé à l'air comprimé.
-Si vous utilisez de la résine, insérez-la dans le trou à la main ou à la machine, en veillant à ce qu'elle atteigne le haut du trou.
-Faites pivoter et poussez la barre ; lorsque la plaque atteint le toit, tournez le boulon pour vous assurer que la résine est complètement mélangée. Le temps de mélange doit être strictement contrôlé conformément aux instructions d'utilisation de la résine.
-Vissez fermement l'écrou une fois le temps écoulé.
Filetage à vis à résistance égaled Applications de boulons
Mines
Tunnels
Pistes
Endroits nécessitant un soutien au sol
