Boulon de câble simple
- -La tige est constituée de brins d'acier, et sa capacité de résistance au cisaillement flexible est la même que celle des câbles.
- - Haute résistance : Capable de supporter des charges importantes, il assure un soutien fiable pour les tunnels, les zones minières, etc.
- - Bonne stabilité : Contrôle efficacement la déformation de la roche environnante et améliore sa stabilité.
- -Adaptation aux conditions géologiques complexes : Il peut fonctionner dans divers environnements géologiques différents, notamment les strates de roches tendres, les strates de roches fracturées, etc.
- - Grande durabilité : Il possède une excellente résistance à la corrosion et peut maintenir des performances stables pendant longtemps en milieu souterrain.
Fonctions des boulons de câble simples
Le boulon à câble simple est un élément de soutènement essentiel, largement utilisé en génie minier. Il se compose principalement de torons d'acier, de câbles de levage, de plaques et d'autres pièces. L'insertion de câbles dans la roche environnante et l'application d'une précontrainte permettent de relier les couches rocheuses instables aux couches rocheuses stables profondes, formant ainsi un ensemble solidaire qui supporte la pression de la roche environnante.
Caractéristiques et avantages des boulons à câble simple
Disponible en simple brin ou en double brin
Des hameçons sont fixés en haut des câbles pour les retenir avant le jointoiement.
On pourrait utiliser de la résine pour un ancrage ponctuel immédiat et du coulis pour un support permanent.
Propriétés mécaniques des boulons à câble simple
| Numéro d'article. | TRCB152 | TRCB178 | TRCB189 | TRCB216 | TRCB218 |
| Diamètre (mm) | 15.2 | 17.8 | 18.9 | 21.6 | 21.8 |
| Brins | 1*7 | 1*7 | 1*7 | 1*7 | 1*19 |
| Masse par mètre (kg) | 1.1 | 1.5 | 1.73 | 2.24 | 2.48 |
| Aire de la section transversale (m²)㎡) | 140 | 191 | 220 | 285 | 313 |
| nuance d'acier (MPa) | 1860 | 1860 | 1860 | 1860 | 1860 |
| Résistance à la traction (kN) | 260 (26,5T) | 355 (36.cat) | 409(41,7Tь) | 530 (54,1 T) | 583 (59,5 T) |
| Allongement minimal de 0,2 % sous charge (kN) | 229 | 311 |
360 | 466 | 513 |
| Allongement minimal (%) | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |

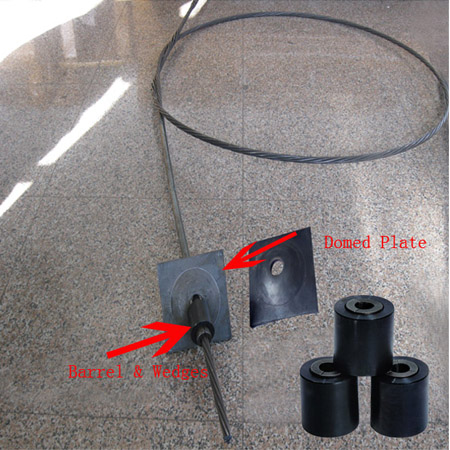

Accessoires pour boulons de câble simples
Hameçons
Coque d'extension
Barrel&wedge
Tube de jointoiement
Tube respiratoire
Plaque d'appui
Application de boulon de câble simple
Mines
Tunnels
Pistes
Endroits nécessitant un soutien au sol

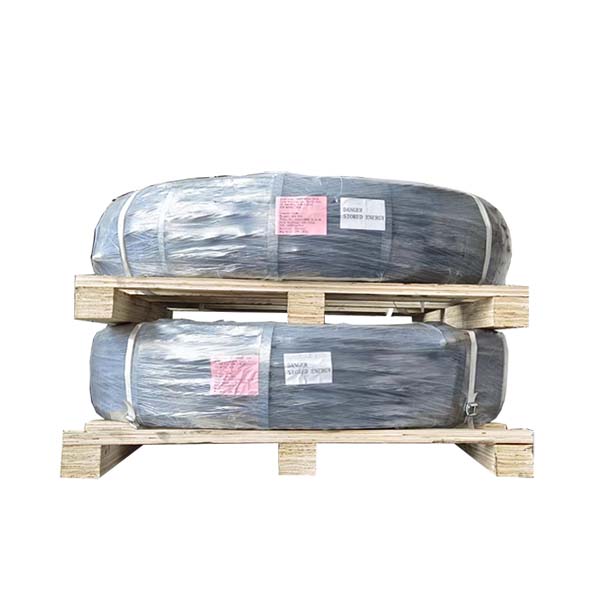

Longueur et emballage du boulon de câble simple
Longueur : de 500 mm à 6200 mm en morceaux ou en bobines
Conditionnement : 20 pièces par paquet
Conformément aux exigences du client
Comment travailler
Évaluer minutieusement l'état du terrain.
Percez un trou en fonction du diamètre et de la longueur du boulon, en veillant à ce qu'il soit de 200 mm à 500 mm plus court que le boulon lui-même.
Fixez un tube de ventilation sur toute la longueur du boulon, en le faisant dépasser d'environ deux mètres du trou.
Fixez environ un mètre de tube à coulis à l'extrémité du boulon du câble, en laissant suffisamment de longueur en excès pour le raccordement à la pompe.
Insérez le boulon du câble dans le trou et scellez-le pour éviter les pertes de coulis pendant le pompage.
Raccordez le tube d'injection à la pompe et immergez le tube de ventilation dans un récipient d'eau. Commencez à pomper et observez les bulles d'air qui s'échappent dans l'eau.
Une fois le trou comblé et les bulles disparues, le jointoiement est terminé.
Tendez le boulon du câble une fois le coulis pris.
