Boulon à ressort de 20 mm

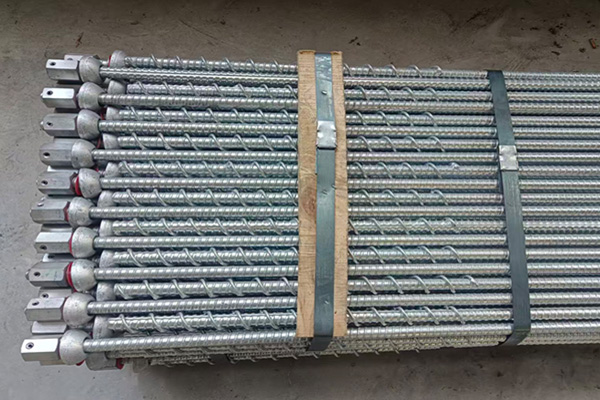

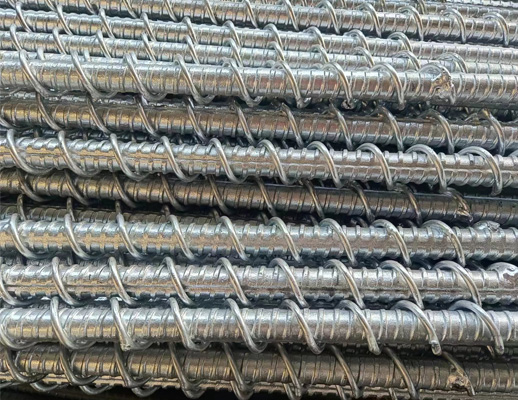

- -Le corps principal du boulon à ressort est un boulon à barre entièrement filetée, dont l'extrémité supérieure est enroulée en forme de ressort à l'aide d'un fil d'acier.
- -Le fil d'acier en forme de ressort permet de bien mélanger la résine.
- - L'installation est rapide et pratique, assurant un support stable aux strates rocheuses.
- -Une gaine en plastique peut être installée sur la partie centrale pour conférer des capacités dynamiques au boulon à ressort.
Fonctions du boulon à ressort de 20 mm
Un fil à ressort spécialement conçu, fixé à l'extrémité du trou supérieur, garantit que les composants de la résine sont soigneusement combinés et répartis uniformément. la conception en hélice aide à centrer le boulon dans le trou de forage pendant installation. Cela garantit que le boulon à ressort de 20 mm est positionné de manière optimale et améliore la stabilité globale du boulon installé. Le système est spécialement conçu pour une installation sécurisée de boulons d'ancrage dans environnements miniers souterrains et de tunnels.
Boulon à ressort de 20 mm : Caractéristiques et avantages
Disponible avec filetage à gauche ou à droite.
Comparé aux autres barres, le nombre de nervures du filetage est plus élevé, le mélange de résine est meilleur et l'effet d'ancrage est supérieur.
Convient pour une utilisation avec des cartouches de résine ou du coulis de ciment.
Assurer une résistance à la traction identique sur toute la longueur.
Grâce au filetage continu sur toute sa longueur, l'écrou peut être serré vers le haut en tout point.
Disponible en noir ou galvanisé à chaud.
Propriétés mécaniques du boulon à ressort
| Diamètre |
Limite d'élasticité | Résistance à la traction | Allongement A% |
Compteur de masse | Cœur Dia |
Dia majeur | |||||||
| Min. |
Typ. |
Min. |
Typ. |
Min. |
Typ. |
||||||||
| 20mm | 515 MPa |
162 kN |
560 MPa |
176 kN |
630 MPa |
198 kN |
710 MPa |
220 kN |
18% |
24% | 2.46 KG |
19,5 mm |
22,5 mm |
| 22mm | 525 MPa |
199 kN |
590 MPa |
224 kN |
652 MPa |
247 kN |
761 MPa |
289 kN |
18% |
24% | 2.98 KG |
21,2 mm |
23,8 mm |
| 25mm |
550 MPa |
269 kN |
610 MPa |
298 kN |
684 MPa |
335 kN |
798 MPa |
391 kN |
18% |
24% | 3.85 KG |
24,8 mm |
28,5 mm |
Plaque de roulement à ressort de 20 mm
Assiette ronde, assiette bombée
Accessoires pour boulons à ressort de 20 mm
Écrou bombé, écrou hexagonal, rondelle antifriction, bille bombée

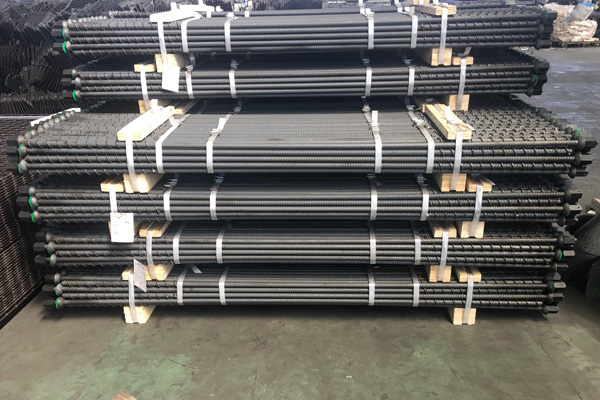

Boulon à ressort de 20 mm et emballage
Les boulons sont conditionnés en paquets.
Les accessoires de boulonnage, tels que les écrous, les rondelles antifriction et les billes bombées, sont montés sur les boulons d'ancrage selon la configuration demandée.
Applications des boulons à ressort de 20 mm
Mines
Tunnels
Pistes
Endroits nécessitant un soutien au sol
