Barre d'armature en acier
- -La barre d'appui en acier estfait de barre nervurée laminée à chaud. qui a un grand effet d'ancrage et peut être coupé selon les demandes.
- -Barre d'armature en aciersubit des tests de traction très rigoureux pour garantir la qualité du produit.
- -Fournir aux clients un test de traction pourBarre d'armature en acieraprès l'installation.
- -Généralement combiné avec des plaques en étoile, fournit une force d'ancrage pour les strates rocheuses.
Fonctions de la barre d'appui en acier :

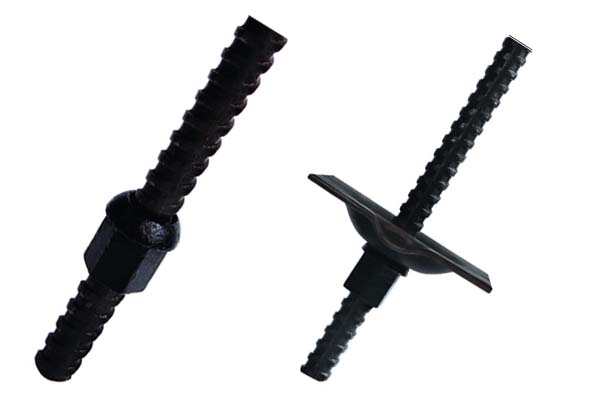

Être utilisé avec une plaque frontale, une boule bombée et un écrou.
Resin Bolt peut être un système efficace de renforcement des roches pour le soutènement du sol.
Caractéristiques et avantages de la barre d'appui en acier :
Disponible avec bande de roulement à gauche ou à droite.
Convient pour une utilisation avec des cartouches de résine ou du coulis de ciment.
Les nervures de filetage plus élevées mélangent mieux la résine et améliorent l'ancrage.
Grâce au filetage continu sur toute la longueur. l'écrou peut être fixé vers le haut à n'importe quel endroit. Cela augmentera le taux d'utilisation des matériaux et réduira les coûts.
Sa résistance est égale sur toute la longueur.
Disponible en noir ou galvanisé à chaud.
Propriétés mécaniques des boulons en résine
| N° D'ARTICLE | DIA | MASSE | RÉSISTANCE D'ÉLÉGEMENT≥335MPa | RÉSISTANCE D'ÉLÉGEMENT≥500MPa | RÉSISTANCE D'ÉLÉGEMENT≥890MPa | ||||||
| (mm) | (kg/m) | RENDEMENT (kN) |
TENSION (kN) |
ÉLONGATION | RENDEMENT (kN) |
TENSION (kN) |
ÉLONGATION | RENDEMENT (kN) |
TENSION (kN) |
ÉLONGATION | |
| 16 | 16 | 1,5 | ≥67 | ≥97 | ≥17% | ≥100 | ≥135 | ≥15% | ≥178 | ≥231 | ≥9% |
| 18 | 18 | 1.9 | ≥85 | ≥123 | ≥17% | ≥127 | ≥171 | ≥15% | ≥226 | ≥293 | ≥9% |
| 20 | 20 | 2.4 | ≥105 | ≥152 | ≥17% | ≥157 | ≥211 | ≥15% | ≥280 | ≥364 | ≥9% |
| 22 | 22 | 2.9 | ≥126 | ≥182 | ≥17% | ≥189 | ≥255 | ≥15% | ≥337 | ≥438 | ≥9% |

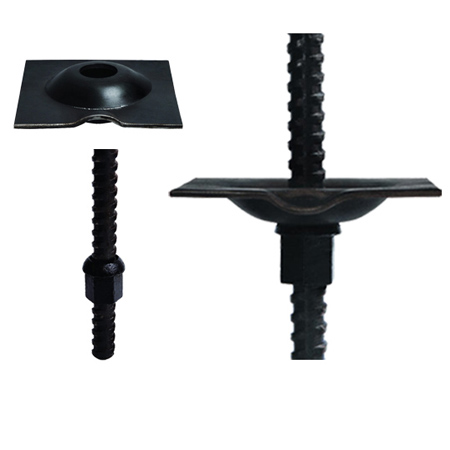

Plaque d'appui de barre arrière en acier :
Assiette ronde, assiette bombée
Accessoires de barres d'appui en acier :
Écrou bombé, écrou hexagonal, rondelle antifriction, bille bombée

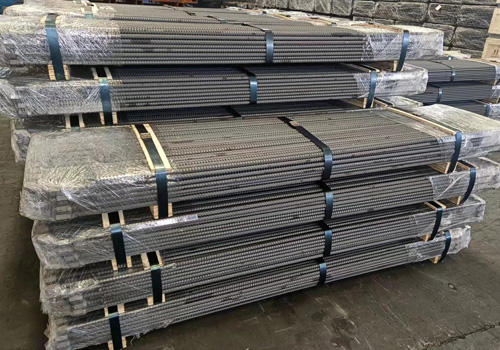

Longueur et emballage des barres d'appui en acier
Les boulons sont emballés en paquets.
Les raccords de boulons, tels que les écrous, les rondelles antifriction et les billes bombées, sont fournis montés sur les boulons à roche dans la configuration demandée.
Applications des barres d'armature en acier :
Mines
Tunnels
Pistes
Endroits où un soutien au sol est nécessaire
