Plaque bombée 200X200X4
- -TONRY conçoit et fabrique une large gamme de plaques et de plaques combinées utilisées avec divers boulons d'ancrage.
- -La plaque bombée 200X200X4 permet de répartir uniformément la charge des boulons de toiture dans toutes les directions afin d'empêcher les couches instables de tomber entre les boulons d'ancrage.
- -La plaque bombée 200X200X4 est fabriquée à partir d'acier laminé à chaud de 120 à 200 millimètres de large.
- -Plaque bombée 200X200X4 référence à la norme AS/NZS 1594:2002.
- - Assurer un support stable au boulon, même dans les couches rocheuses accidentées.
- -Un revêtement galvanisé est disponible pour protéger les plaques contre la corrosion.
Plaque bombée 200X200X4
La plaque bombée possède une structure stable, une conception unique et une excellente capacité de résistance. Elle est largement utilisée pour le soutènement des toits de mines, de tunnels, de talus routiers, etc., notamment dans les mines de charbon et de métaux, et offre un soutien très efficace.
Plaque bombée 200X200X4 Spécificationscations
| Type de plaque | Longueur (mm) |
Largeur (mm) |
Épaisseur (mm) |
Poids unitaire (kg) |
Oreille de chien |
| TRDP | 120 | 120 | 4 | 0.45 | ET |
| TRDP | 125 | 125 | 4 | 0.49 | ET |
| TRDP | 150 | 150 | 4 | 0.71 |
ET |
| TRDP | 150 | 150 | 5 | 0.88 | ET |
| TRDP | 150 | 150 | 6 | 1.06 | ET |
| TRDP | 150 | 150 | 8 | 1.42 | ET |
| TRDP | 150 | 150 | 12 | 2.12 |
N |
| TRDP | 200 | 200 | 4 | 1.26 | ET |
| TRDP | 200 | 200 | 5 | 1.57 |
ET |
| TRDP | 200 | 200 | 8 | 2.51 | N |
| TRDP | 200 | 200 | 10 | 3.14 | N |
| TRDP | 200 | 200 | 12 | 3.77 | N |
| TRDP | 200 | 200 | 14 | 4.40 | N |
| TRDP | 200 | 200 | 16 | 5.02 | N |
Plaque bombée 200X200X4 : Caractéristiques et avantages
Des tailles sur mesure peuvent être fournies pour répondre aux besoins spécifiques des clients.
La conception en dôme augmente considérablement la capacité de charge.
Comporte une option d'oreille de chien pour faciliter la suspension des conduites de service.
Le diamètre du trou de la plaque de boulon de friction est supérieur de 2 mm à celui du boulon lui-même.
Le diamètre du trou de la plaque de boulon fileté est environ 4 à 5 mm plus grand que le boulon, sauf si celui-ci est utilisé avec une boule à dôme.
Proposé en finition noire ou galvanisée à chaud.
Plaque bombée 200 x 200 x 4

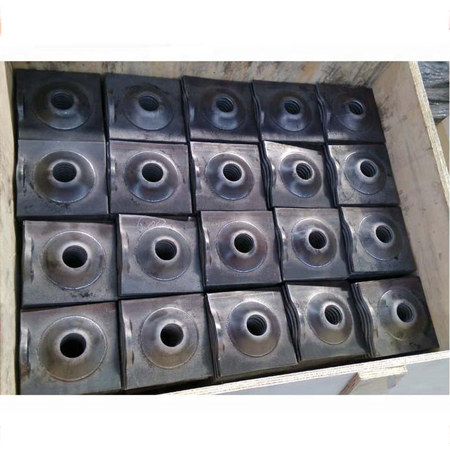

Les plaques bombées sont emballées avec des bandes métalliques, dans des caisses en contreplaqué, sur des palettes en acier et sous film plastique.
Tonry collabore avec le fabricant spécialisé dans le développement de nouveaux produits de support, répondant aux différentes exigences de diverses plaques personnalisées provenant de différentes sociétés minières.
