Plaque bombée 200X200X5
- -TONRY conçoit et fabrique une large gamme de plaques et de plaques combinées utilisées avec divers boulons d'ancrage.
- -La plaque TONRY permet de répartir uniformément la charge des boulons de toiture dans toutes les directions afin d'empêcher les couches meubles de tomber entre les boulons d'ancrage.
- -La plaque bombée est fabriquée à partir d'acier laminé à chaud de 120 à 200 millimètres de large.
- -Acier laminé à chaud, référence à la norme GBT3524-2015.
- -Plaque bombée de référence à la norme AS/NZS 1594:2002.
- - Assurer un support stable au boulon, même dans les couches rocheuses accidentées.
- -Un revêtement galvanisé est disponible pour protéger les plaques contre la corrosion.
La plaque bombée est un produit utilisé pour supporter les boulons d'ancrage. Sa fonction est de soutenir et de répartir la charge entre le boulon d'ancrage et la mine de charbon ou le massif rocheux afin d'éviter la rupture du boulon due à une charge excessive. Les plaques sont généralement rondes ou carrées, et leurs dimensions sont choisies en fonction du diamètre et de la longueur des boulons d'ancrage.

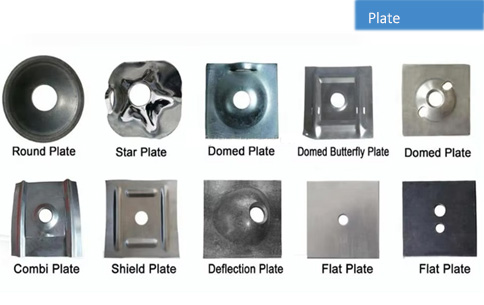

Tonry, avec sa plaque de boulons fabriquée, sa plaque de câbles en tôle d'alliage de conception spéciale, son effet mécanique, sa légèreté et sa facilité d'installation, avec tous types de boulons et de câbles, améliore le contrôle de la surface.
Spécifications de la plaque bombée 200X200X5
| Type de plaque | Longueur (mm) |
Largeur (mm) |
Épaisseur (mm) |
Poids unitaire (kg) |
Oreille de chien |
| TRDP | 120 | 120 | 4 | 0.45 | ET |
| TRDP | 125 | 125 | 4 | 0.49 | ET |
| TRDP | 150 | 150 | 4 | 0.71 | ET |
| TRDP | 150 | 150 | 5 | 0.88 | ET |
| TRDP | 150 | 150 | 6 | 1.06 |
ET |
| TRDP | 150 | 150 | 8 | 1.42 | ET |
| TRDP | 150 | 150 | 12 | 2.12 | N |
| TRDP | 200 | 200 | 4 | 1.26 | ET |
| TRDP | 200 | 200 | 5 | 1.57 | ET |
| TRDP | 200 | 200 | 8 |
2.51 | N |
| TRDP | 200 | 200 | 10 | 3.14 | N |
| TRDP | 200 | 200 | 12 | 3.77 | N |
| TRDP | 200 | 200 | 14 | 4.40 | N |
| TRDP | 200 | 200 | 16 | 5.02 | N |
Plaque bombée 200 x 200 x 5 : Caractéristiques et avantages
D'autres tailles sont également disponibles sur demande du client.
La configuration en dôme renforce considérablement la capacité portante.
Disponible avec oreillette pour suspendre les lignes de service
Le diamètre du trou de la plaque de boulon à friction est supérieur de 2 mm à celui du boulon.
Le diamètre du trou de la plaque filetée est environ 4 à 5 mm supérieur à celui du boulon, sauf en cas d'utilisation avec une rotule à dôme.
Disponible en noir ou galvanisé à chaud
Plaque bombée 200 x 200 x 5
Les plaques bombées sont emballées avec des bandes métalliques, dans des caisses en contreplaqué, sur des palettes en acier et sous film plastique.
Élément essentiel du système de support des boulons d'ancrage, la performance de la plaque influe directement sur l'efficacité du support. Tonry collabore avec un fabricant spécialisé dans le développement de nouveaux produits de support, proposant des plaques sur mesure adaptées aux besoins variés des sociétés minières.
